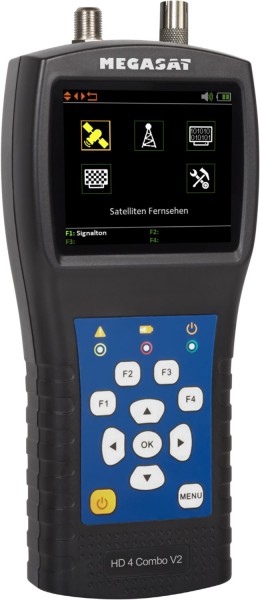

Megasat HD 4 Combo (V2) DVB-S/-S2/-T/-T2/-C Messgerät

HD 4 Combo V2

Messung von allen Empfangssignalen (Satellit, Kabel, Terrestrisch) auf einem 2,7 Zoll Display. Echtzeit-Spektrum zur Fehleranalyse. Kompaktes Design mit allen wichtigen Messdaten auf dem Display. Messung der Schaltspannung und 22 KHz-Befehle. DiSEqC-Messung und Kontrolle der Schaltbefehle.

Zuverlässige Messung digitaler TV-Signale

Dieses professionelle Messgerät eignet sich zur präzisen Analyse von DVB-S, DVB-T und DVB-C Signalen. Es unterstützt auch HD-Signale und zeigt Signalstärke und Qualität in Echtzeit an. So lassen sich Antennen und Anlagen schnell und genau ausrichten. Ideal für Techniker und anspruchsvolle Anwender – kompakt, robust und leicht zu bedienen.

Schnelle und präzise Ausrichtung von Satellitenanlagen

Das HD 4 Combo V2 ist ein leistungsstarkes Messgerät zur einfachen und schnellen Ausrichtung digitaler Satellitenanlagen. Es unterstützt die Messung von DVB-S und DVB-S2 Signalen und liefert zuverlässige Ergebnisse in kürzester Zeit. Das integrierte LCD-Display mit einer Bildschirmdiagonale von 2,7 Zoll (6,9 cm) sorgt für eine klare Darstellung aller Messwerte. Dank des übersichtlichen und logisch aufgebauten Menüs gestaltet sich die Bedienung besonders einfach – ideal für Einsteiger und Profis.

Spektrumanalyse zur gezielten Fehlersuche

Für die präzise Beurteilung der Signalqualität und zur Diagnose möglicher Empfangsprobleme steht eine leistungsfähige Spektrumanalyse zur Verfügung. Sie arbeitet nahezu in Echtzeit und ermöglicht eine sofortige visuelle Rückmeldung bei jeder Veränderung der Antennenausrichtung.

Das kontinuierlich aktualisierte Diagramm zeigt die Signalverteilung über den gesamten Frequenzbereich hinweg und macht Störungen oder Schwankungen direkt sichtbar. So lassen sich selbst kleinste Abweichungen schnell erkennen und gezielt beheben – ideal für eine exakte Ausrichtung und professionelle Fehleranalyse.

Präzise Winkelberechnung für eine exakte Antennenausrichtung

Die integrierte Winkelberechnung unterstützt Sie bei der präzisen Ausrichtung der Antenne. Je nach Standort variieren Elevation und Azimut – durch Eingabe der Standortdaten errechnet das Messgerät automatisch die optimalen Winkeleinstellungen für den gewünschten Satelliten.

Transponderüberwachung für optimale Signalqualität

Die Transponderkontrolle ermöglicht es, gleichzeitig die Signalstärke und -qualität von mehreren Transpondern zu überprüfen. Diese Funktion ist besonders hilfreich bei der Einmessung von Quattro LNBs, da die Transponder nach Bedarf ausgewählt und durchgeschaltet werden können. Das Satellitensignal wird dabei kontinuierlich aktualisiert, sodass Sie jederzeit eine präzise und aktuelle Darstellung der Signalwerte erhalten. Ideal für eine exakte Installation oder Fehlerdiagnose.

Technische Daten

DVB-S/-S2

Frequenzbereich: 950 ~ 2150 MHz
Pegelbereich: 35 ~ 100 dBμV
LNB-Spannung: 13/18 V, max. 400 mA
LNB-Kurzschluss-Anzeige und -Schutz
Anzeigen: Power, VBER (DVB-T), LBER (DVB-T2) SNR, CBER, Signalstärke / -qualität
DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC-Funktion
Unicable I & II (EN 50494 / EN 50607)
Spektrumanalyse und Transponder-Erkennung
Winkelberechnung von Azimut und Elevation

DVB-T/-T2/-C/-C2 / Analog TV

Frequenzbereich: 42 MHz ~ 1005 MHz
Pegelbereich: 30 ~ 100 dBμV
DVB-T Anz.: PWR, VBER, LBER, SNR, CBER
DVB-C Anz.: CBER, PER, LBER, SNR, Symbolrate
Scope-Anzeige / Tilt-Anzeige / Spektrumanalyse
Automatische und manuelle Programmsuche

Anschlüsse

1x Mini-USB
1x F-Anschluss
1x RF-Anschluss
1x DC 12 Volt Eingang

Stromversorgung

Spannungsversorgung: AC 100-240 V / DC 12 V, 1 A
Akku: Li-Ion (7.4 V / 1400 mA/h) bis zu 3 Std. Betrieb

Abmessungen / Gewicht

Abmessungen: 80 x 177 x 34 mm (B/H/T)
Gewicht: 240 g (netto)
